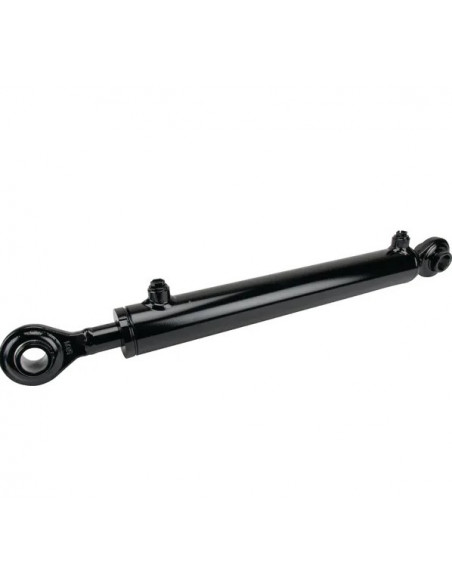

Terzo punto idraulico cat. 2/2

Terzo punto idraulico cat. 2/2

Terzo punto idraulico cat. 2/2

Terzo punto idraulico cat. 2/2

Terzo punto idraulico cat. 2/2

Riferimento TENNN305035022

110,00 €

Tasse escluse

Applicazione	Collegamento a tre punti categoria 1 e 2
Qualita	Il modello TENNN non è provvisto di valvola di non ritorno pilotata. Il modello TEVNN è provvisto di valvola di non ritorno pilotata. Carico massimo radiale: 10 % della forza assiale
Informazioni tecniche	Mezzo: olio minerale, HLP ISO VG 32 fino a ISO VG 46 Purezza del mezzo: ISO 4406 22/20/17 o NAS 9
Categoria di applicazione	Tirante terzo punto

Diametro stelo	30 mm
Tipo	Doppio effetto
Corsa	350 mm
Lunghezza min	610 mm
Pressione di lavoro max	250 BAR
Tipo montaggio - collegamento cilindro	Cuscinetto
Diametro di montaggio - collegamento cilindro	25,7 mm

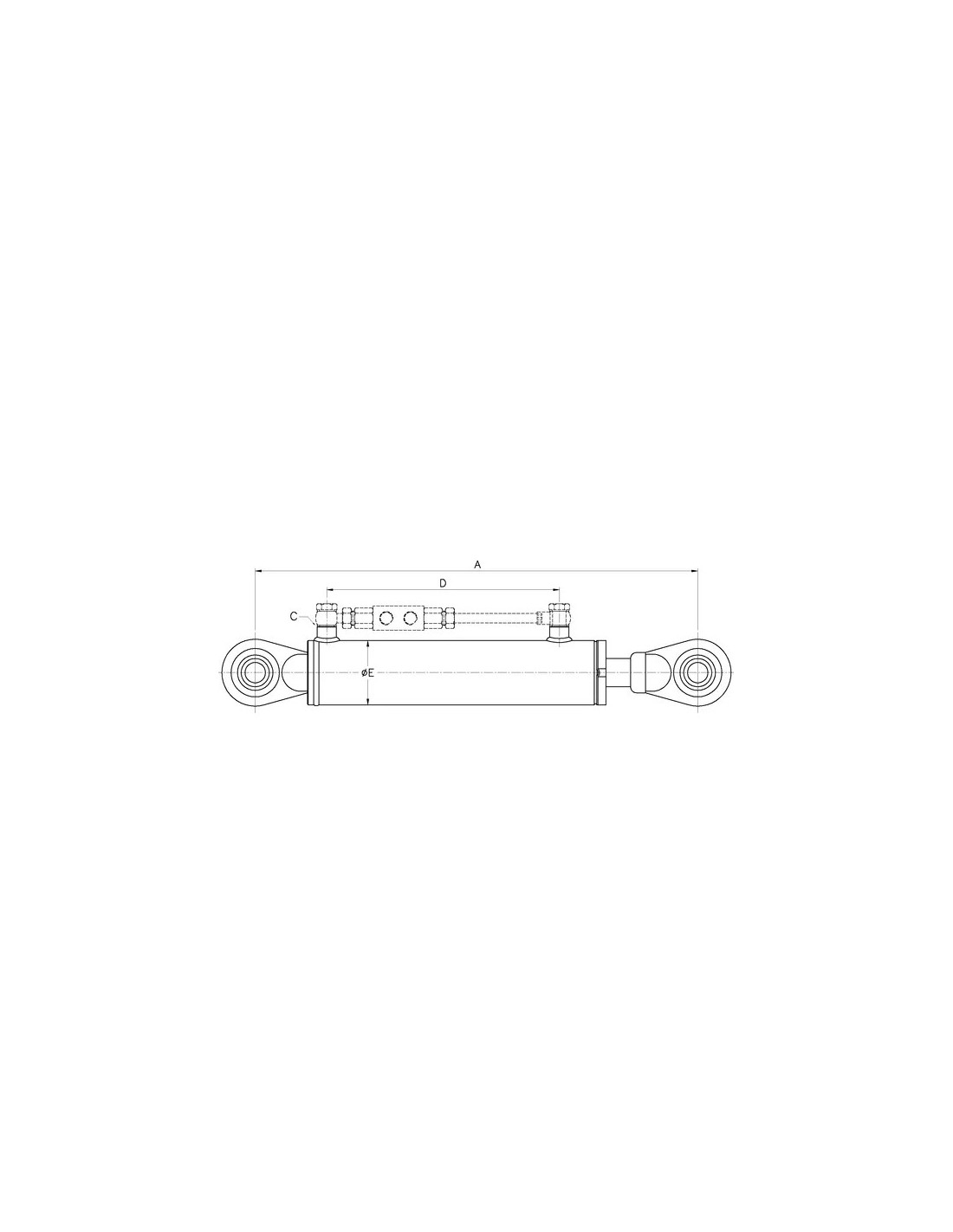

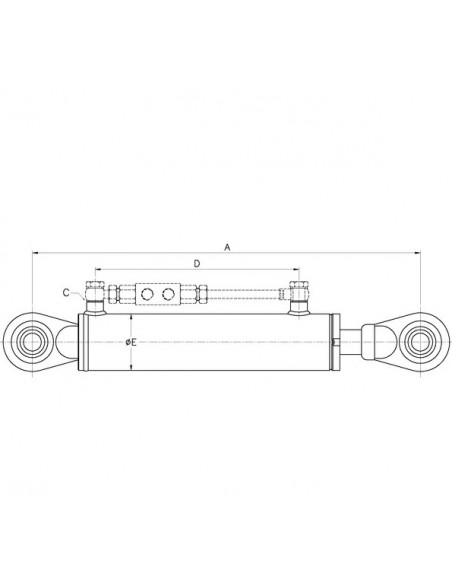

C Diametro filettatura di montaggio - collegamento cilindro	3/8 Inch
Tipo montaggio - collegamento stelo	Cuscinetto
Diametro di montaggio - attacco stelo	25,7 mm
Capacità max di trazione a 200 bar	2513 kg
Capacità max di spinta a 200 bar	3926 kg
Diametro foro di montaggio - collegamento stelo	25,7 mm
Max. velocità pistone	0,1 m/s
E Diametro esterno	60 mm
Diametro foro di montaggio - collegamento cilindro	25,7 mm
Categoria braccio terzo punto	2
A Distanza min. fori di montaggio	610 mm
Pressione nominale	200 BAR
Colore	Nero
Colore RAL	9005
Trattamento superficiale stelo	Cromato
Materiale cilindro	Acciaio ST52
Materiale stelo	Acciaio 20MnV6
D Distanza attacchi per olio	385 mm
Diametro interno	50 mm
Uso	Sistema idraulico a tre punti
Nota	TENNN = senza gruppo di bloccaggio, pacchetti tubi e staffa di supporto, kW TEVNN = con gruppo di bloccaggio, senza pacchetti tubi e staffa di supporto kW

In magazzino 10 Articoli
