Inserisci qui il codice prodotto per procedere con l'aquisto.

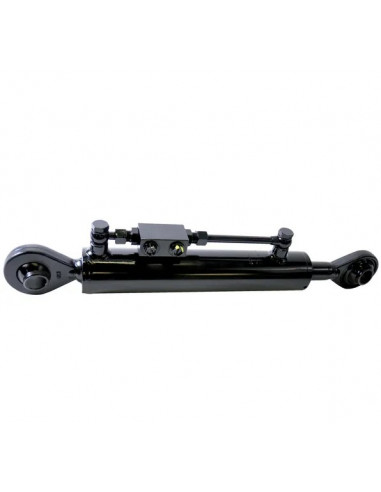

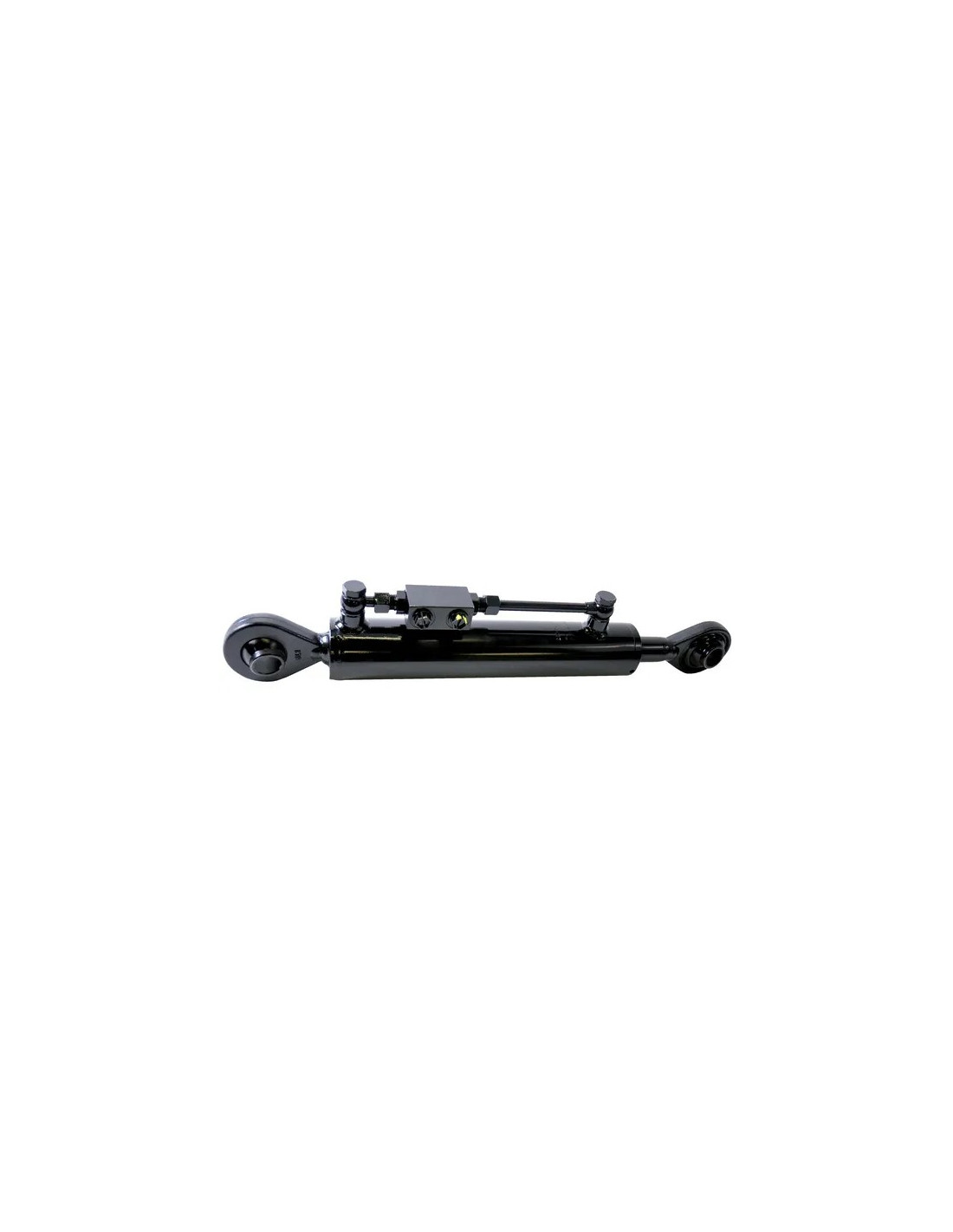

Terzo punto idraulico cat. 2/2 + valvola

Terzo punto idraulico cat. 2/2 + valvola

Terzo punto idraulico cat. 2/2 + valvola

Terzo punto idraulico cat. 2/2 + valvola

Terzo punto idraulico cat. 2/2 + valvola

Riferimento TEVNN356025022

180,00 €

Tasse escluse

Applicazione	Collegamento a tre punti categoria 1 e 2
Qualita	Il modello TENNN non è provvisto di valvola di non ritorno pilotata. Il modello TEVNN è provvisto di valvola di non ritorno pilotata. Carico massimo radiale: 10 % della forza assiale
Informazioni tecniche	Mezzo: olio minerale, HLP ISO VG 32 fino a ISO VG 46 Purezza del mezzo: ISO 4406 22/20/17 o NAS 9
Categoria di applicazione	Tirante terzo punto

Diametro stelo	35 mm
Tipo	Doppio effetto
Corsa	250 mm
Lunghezza min	550 mm
Pressione di lavoro max	250 BAR
Tipo montaggio - collegamento cilindro	Cuscinetto
Diametro di montaggio - collegamento cilindro	25,7 mm
CDiametro filettatura di montaggio - collegamento cilindro	3/8 Inch
Tipo montaggio - collegamento stelo	Cuscinetto
Diametro di montaggio - attacco stelo	25,7 mm
Capacità max di trazione a 200 bar	3730 kg
Capacità max di spinta a 200 bar	5654 kg
Diametro foro di montaggio - collegamento stelo	25,7 mm
Max. velocità pistone	0,1 m/s

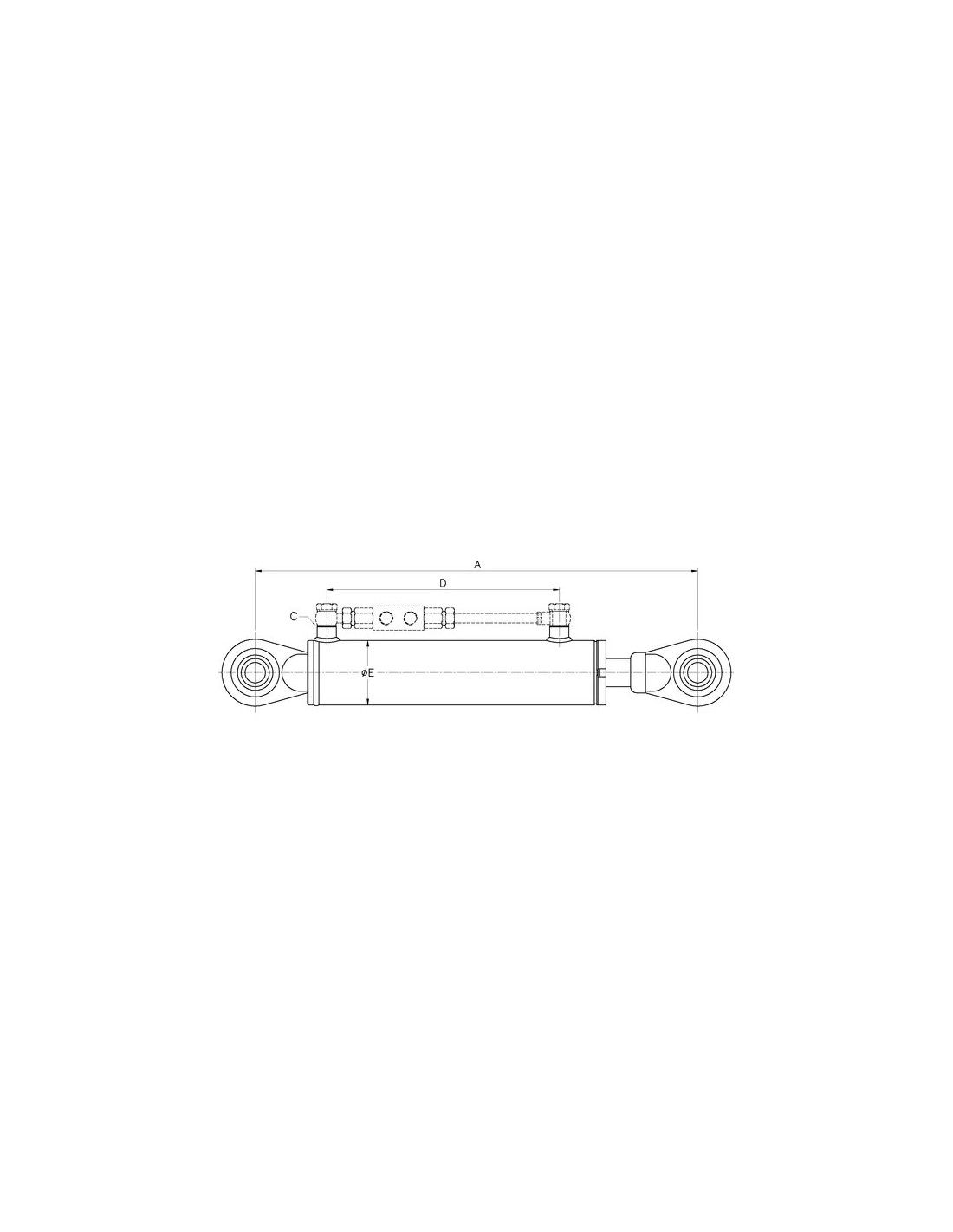

E Diametro esterno	70 mm
Diametro foro di montaggio - collegamento cilindro	25,7 mm
Categoria braccio terzo punto	2
A Distanza min. fori di montaggio	550 mm
Pressione nominale	200 BAR
Colore	Nero
Colore RAL	9005
Trattamento superficiale stelo	Cromato
Materiale cilindro	Acciaio ST52
Materiale stelo	Acciaio 20MnV6
DDistanza attacchi per olio	289 mm
Diametro interno	60 mm
Uso	Sistema idraulico a tre punti
Nota	incl. valvola di non ritorno

In magazzino 10 Articoli

No reviews
